Vydáno: 24. 7. 2013
Autor: martinkamin

Čip Dual Pixel CMOS AF v EOS 70D má 20,2 megapixelů a velice se podobá tradičními designu čipu, pouze jeden každý bod je rozdělen na dvě fotodiody, na kterých se pak řeší fázová detekce. Už v roce 2010 měla podobný koncept firma Fujifilm na svém fotoaprátu F300EXR a později první bezzrcadlový koncept Nikon 1, vždy se ale použil pouze malý počet bodů (ve srovnání s celým čipem). Dual Pixel CMOS AF nepoužívá ale celou plochu, ale jen 80 procent jeho plochy, tedy řádově 16 mil. buněk na čipu pro fázovou detekci. To má pochopitelně výrazný vliv při ostření v horších světelných podmínkách!

EOS 70D čip a plocha Dual Pixel fázové detekce

Každá fotodioda dokáže zaznamenat různé úrovně signálu, pouze ale úrovně. Pokud se úrovně ve stejné buňce od obou fotodiod liší, znamená to, že obraz není ve fázi a přepodkládá se, že je mimo focus. V předchozích generacích se buňky, které měly sloužit pro fázovou detekci zakrývaly při výrobě, teď jsou všechny odhaleny, takže významně vzrostla schopnost ostřit za horších světelných podmínek. Canon zveřejnil, že dokonce s clonou f/11, takže na ostření použijete velice málo světelný objektiv s konvertorem a vysokou clonou a i takové malé množství světla by měla AF systému stačit v tom, aby správně zaostřil.

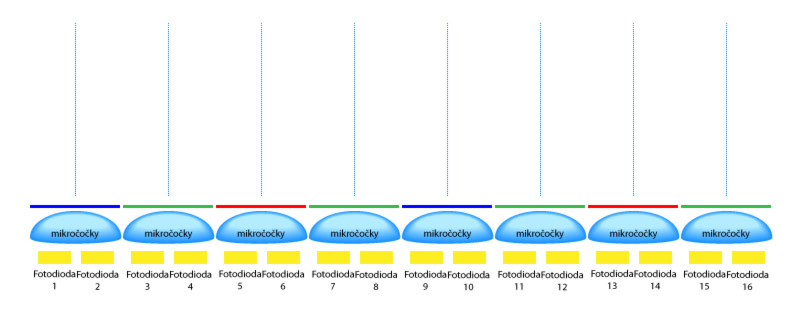

Nový design čipu Dual pixel CMOS AF na EOS 70D

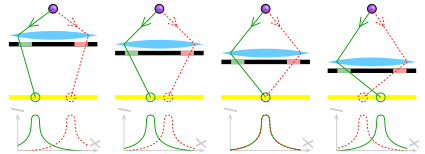

Pokud obě fotodiody zaznamenají stejné úrovně signálu, má se za to, že obraz je ostrý, ve fázi.

Zdroj Wikipedia https://en.wikipedia.org/wiki/Autofocus

Obrázek jsem použil z Wikipedie.

Je to jednoduché řešení složitého problému, který například SONY v Alpha 77, 58 a 99 řešila pomocí polopropustného zrcátka. Stejné fotodiody nejdříve fungují jako detektory fázové detekce a po domáčknutí spouště jako jedna buňka, která vyprodukuje signál různé úrovně - podle úrovně světla.

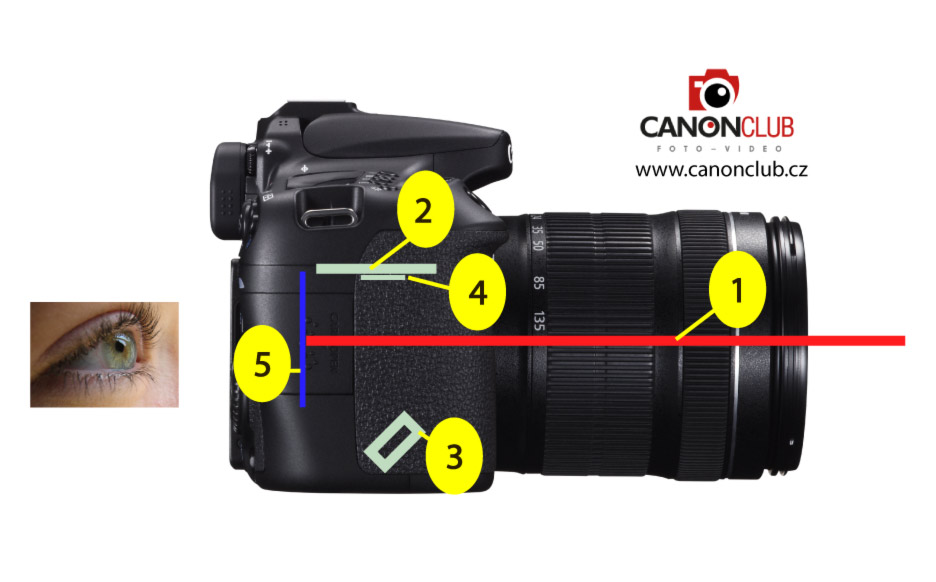

V tomto režimu (LiveView) světlo totiž dopadá pouze na čip, AF senzor (3) žádné světlo nedostává a navíc hledáček je zatemněný.

EOS 70D Live View

Postup, jak funguje AF systém, který jsem popsal na začátku, je úplně stejný i v případě Live View, pouze role se vymění, nepoužije se AF senzor umístěný dole v zrcátkové komoře, ale přímo čip. O tom, jak to výtečně funguje se přesvěčte na videu, které jsem připravil, viz níže.

Pokud vládnete angličtinou, něco informativního nachystal Canon na svých stránkách. Na tiskové konferenci jsem si EOS 70D na chvíli uzurpoval k sobě a připravil jsem krátké video s kompletním průchodem českým menu. Kromě toho jsem sejmul (omlouvám se - jen tak rychle z ruky), příklady ostření na EOS 70D v režimu fotografování a LiveView a režimu natáčení video v LiveView.

Jak se natáčí s EOS 70D - video od Canonu se záběry z natáčení si pusťte tady.
